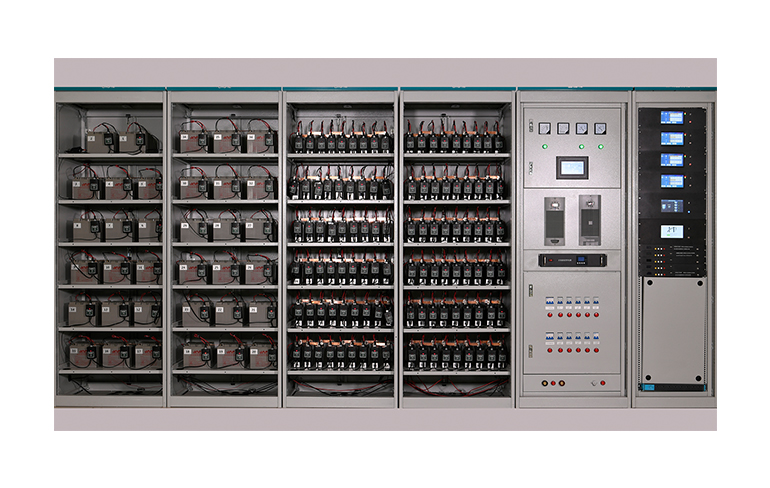

蓄電池在線充放電均衡系統的產品功能與組成

產品功能：

? ? ? ?在線巡檢功能：實時監測的蓄電池組的：運行狀態，組端電壓、充放電電流、單體電壓、單體電池負極溫度、電壓均衡度、電池組容量、放電可持續時間；

? ? ? ?在線內阻檢測功能：在線檢測每節蓄電池內阻，蓄電池在線監測系統采用直流內阻在線測試技術，特征點高速捕捉，多重保護及自檢功能。因此完全有效解決了在線、安全、準確測得蓄電池內阻存在技術難題。測試過程無須將充電機與蓄電池組斷開，不影響直流系統正常運行，測試不受充電機紋波及外界環境干擾，數據測量準確、穩定。

? ? ? ?在線自動均衡維護功能：在線自動均衡維護功能：在蓄電池處于浮充狀態時自動巡檢各單體電池電壓，并針對低于設定浮充電壓的電池（長期欠充）進行階段性補充充電，并對過充電池進行單體放電以解除過充狀態；確保電池組浮充時保持電壓均衡，使每節電池都始終處于活性狀態。 能有效防止電池因長期過充而失水或長期欠充而硫化，同時能夯實電池，提高電池能量吸收比，從而提高電池組的備用時間和使用壽命。打破“水桶原理”即使有落后電池存在也不會再影響其他電池性能。同時為日常維護中容量、內阻試驗提供一個“起點”一致的試驗平臺。

? ? ? ?在線自動脈沖活化維護功能：在浮充狀態下自動對性能落后的單節電池提供正負脈沖電流進行在線活化，激活蓄電池內部電極板的結晶和硫酸的沉淀，防止蓄電池因長期浮充而導致的硫酸鹽化，消除由內部引起的安全隱患。

? ? ? ?單體電池在線溫度檢測功能：具有監測電池的電壓、內阻與內部溫度功能，安裝、維護與接入及其方便，其主要性能遠遠高出其他廠家。

? ? ? ?異常告警功能：市電中斷告警，蓄電池組總電壓、電流、單體負極溫度、單體電壓、單體內阻、電池組容量、放電可持續時間等參數超過閾值告警。

? ? ? ?核對性放電維護功能：1）系統可遠程控制在線充放電模塊，對電池組對進行在線充放電，達到節能環保的作用，可設定四個核對性放電終止條件（總電壓、單體電壓、放電容量、放電時間），到達任一設定條件，并能將核對放電和充電數據進行單獨存放，便于分析處理。蓄電池組放電完成之后自動轉為在線充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點。2）系統可遠程控制假負載模塊進行放電，可選擇不同小時率，可設定四個核對性放電終止條件（總電壓、單體電壓、放電容量、放電時間），到達任一設定條件，并能將核對放電數據進行單獨存放，便于分析處理。

? ? ? ?快速容量估算和剩余容量監測功能：結合安時（AH）計法、內阻法、卡爾曼過濾器法等建立科學的蓄電池剩余容量_SOC_數學模型，通過約10分鐘的短時間放電，同時把電壓、電流、溫度、充放電時長等相關數據輸入數學模型快速準確估算出電池組剩余容量。

? ? ? ?開關量：系統通過開關量模塊可以控制空調的開啟和關閉、油機的開啟和關閉、檢測門禁的打開和關閉，使機房數據實時顯示在監測中心。具有6路開關輸出量6路開關輸出量。

? ? ? ?數據存儲功能：系統本地主機配備8G固態硬盤具有USB接口，充電數據、放電數據和報警過程數據進行了分類單獨存儲，有利于數據檢索和分析利用，存儲空間至少可能存儲1年以上監測數據。

? ? ? ?數據分析和報表功能：配備強大的上位機監控分析軟件，通過對監測和檢測數據進行系統分析，繪制總電壓、單體電壓、充放電電流曲線圖，容量柱狀圖，可對蓄電池組健康性能和放電能力進行分析，準確甄別落后電池，可對蓄電池充電狀態數據進行分析計算穩流穩壓精度和紋波系數，為充電機性能分析和維護提供依據�？墒謩踊蜃詣由�成各類符合客戶要求數據報表。采用上位機實時監測的還可每月自動生成WORD板本的“監測和維護月報表”并自動存入用戶的文件夾中。

? ? ? ?數據傳輸和組網功能：設備具有LAN(以太網)、RS485數據傳輸接口實現遠程聯網監控。

產品組成：

1、蓄電池參數采集模塊

?? ??蓄電池參數采集模塊是為滿足UPS、EPS、直流電源、通信電源等系統而設計的一款在線式蓄電池參數采集模塊�？赏瓿蓪﹄姵亟M電壓、電池電流、單體電池電壓、電池環境溫度、放電可持續時間等監測和告警功能。用于對2V、6V、12V蓄電池進行在線監測。實時監測蓄電池組的：組端電壓、充放電電流、單體電壓、放電可持續時間。每個模塊可監測24節或32節電池。
參數指標

?
2、????均衡內阻測試模塊

? ? ? ?蓄電池均衡內阻測試模塊是為滿足UPS、EPS、直流電源、通信電源等系統而設計的一款在線式蓄電池監測及自動測試模塊�？赏瓿蓪�單體電池電壓、單體電池內阻、蓄電池單體活化及電池電壓均衡度等進行監測和告警。能對蓄電池組進行自動均衡電壓維護。用于對2V、6V、12V蓄電池進行在線監測。

模塊功能：

? ? ? ??在線監測功能：實時監測的蓄電池組的：單體電壓、單體電池內阻、電壓均衡度；

? ? ? ?在線內阻檢測功能：在線檢測每節蓄電池內阻，蓄電池在線監測系統采用直流內阻在線測試技術，特征點高速捕捉，多重保護及自檢功能。因此完全有效地解決了“在線、安全、準確”測得蓄電池內阻的技術難題。測試過程無須將充電機與蓄電池組斷開，不影響直流系統正常運行，測試不受充電機紋波及外界環境干擾，數據測量準確、穩定。

? ? ? ?在線自動均衡維護功能：在蓄電池處于浮充狀態時自動巡檢各單體電池電壓，并針對低于設定浮充電壓的電池（長期欠充）進行階段性補充充電，并對過充電池進行單體放電以解除過充狀態；確保電池組浮充時保持電壓均衡，使每節電池都始終處于活性狀態。 能有效防止電池因長期過充而失水或長期欠充而硫化，同時能夯實電池，提高電池能量吸收比，從而提高電池組的備用時間和使用壽命。打破“木桶原理”即使有落后電池存在也不會再影響其他電池性能。同時為日常維護中容量、內阻試驗提供一個“起點”一致的試驗平臺。

? ? ? ?在線自動脈沖活化維護功能：在浮充狀態下自動對性能落后的單節電池提供正負脈沖電流進行在線活化，激活蓄電池內部電極板的結晶和硫酸的沉淀，防止蓄電池因長期浮充而導致的硫酸鹽化，消除由內部引起的安全隱患。

? ? ? ?每個模塊可監測12節2V電池或監測6節6V、12V電池。
?

參數指標

3、????蓄電池整組參數采集模塊

? ? ? ?蓄電池整組參數采集模塊是為滿足UPS、EPS、直流電源、通信電源等系統而設計的一款在線式蓄電池整組參數采集模塊�？赏瓿蓪﹄姵亟M整組電壓、整組電池電流、電池環境溫度、放電可持續時間等監測和告警功能。用于對由2V、6V、12V組成的蓄電池組進行在線監測。
?
參數指標

4、????電池內阻溫度模塊

? ? ? ?是針對蓄電池的運行機理以及失效模式開發的，同時綜合各種功能的智能蓄電池內阻模塊，能夠準確測量單體蓄電池的內阻、溫度以及電壓等參數，通過串口通訊協議對其進行操作，實現對蓄電池的連續監測.每個分析模塊提供2 個電源接頭，分別連接到電池單體的正負極，另外每個模塊提供2 個通訊口，可級聯形成S-BUS 總線鏈或總線環。對于一組蓄電池而言，需要提供一組模塊，并將這一組模塊的通訊口級聯， 組成一條S-BUS 總線,通過RS485接口接入監控模塊EISU/SISU 即可。每個分析模塊可采集電池單體的以下參數: 電池單體電壓，可監控2V、6V、12V 單體; 電池單體溫度，以保蓄電池組良好的工作環境; 電池阻抗，有效監測電池容量及工作能力和蓄電池組容量分析。
?
?
★該模塊的常規參數如下：
?? 1） 測量電壓：0V-16V，精度：+/- 0. 5%。
?? 2） 溫度誤差：+/- 2℃。
?? 3） 內阻的測量重復度：+/- 0.5%。
?? 4） 全部采用接插件，安裝極為快捷。
?? 5） 省電模式下<3mA。

比較市場同類蓄電池監測產品主要有以下5個優點：

? ? 1）分布式安裝，模塊與蓄電池一一對應，現場布線簡單且工程成本低。

??? 2）獨立的模塊使得監測非常靈活，相對于集中式監測產品來說在蓄電池數量少的地方更凸顯優勢。

??? 3）模塊采用脈沖電流放電法測量內阻（見下圖），放電電流�。�12v蓄電池放電電流小于 2A），安全且對蓄電池不易造成傷害。
?

??? 4) 測量的阻值可靠，抗干擾能力強。

???? 可以測量單個VRLA電池或富液式電池的電壓，溫度和內阻，通過專屬總線傳送給數據服務器。配合使用的可視化軟件，用于圖形化顯示各種數據，報警以及生成各種報告。
? ??
? ??5) 每個模塊可獨立顯示當前電池節號、電壓、內阻、溫度。

5、監測主機

??? 系統本地主機可對各種數據和報警過程數據進行分類單獨存儲，有利于數據檢索和分析利用，存儲空間至少可能存儲30天以上監測數據。

??? 設備具有LAN(以太網)、RS485數據傳輸接口可上傳數據實現遠程聯網監測。
